SRM (Surface Resistivity Meter)  / w 4Point Probe

Guardian-scientific U.S.A.

Gurdian232 Surface Resistivity Meter는 저가의
고성능 휴대용 표면 저항
측정기로서
전도성 페인트, EMI 코팅, ITO
등의 측정이 가능하고, 측정기본체4-point-probe로 구성되어 있습니다.



  • 127  데이터 포인트 저장 능력
  • 경량, 휴대용 디자인
  • RS-232 interface:
    내부 저장된 데이터를 RS-232포트를 이용해전송 가능

  • Low Battery Detect
  • Auto Turn Off



Gurdian unit은 4 가지 측정 범위용이 있습니다.


Gurdian-10

  • Range: 0.0 to 10.0 Ω/square.
  • Resolution: 0.004 Ω/sq.
  • Accuracy: 0.01 Ω/sq. @ 1.00 ohm/sq.


Gurdian-100

  • Range: 0.0 to 95.00 Ω/sq.
  • Resolution: 0.04 Ω/sq.
  • Accuracy 0.07 Ω/sq. @ 10.0 Ω/sq.


Gurdian-1000

  • Range: 0.0 to 1000.0 Ω/sq.
  • Resolution: 0.4 Ω/sq.
  • Accuracy: 0.7 Ω/sq. @ 100 Ω/sq.


Gurdian-2000

  • Range: 0.0 to 2000.0 Ω/sq.
  • Resolution: 0.8 Ω/sq.
  • Accuracy: 1.4 Ω/sq. @ 200 Ω/sq.

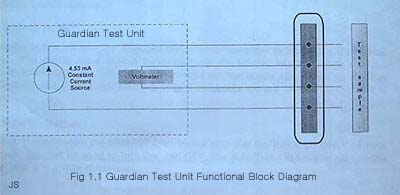

Theory of Operation

4포인트 프로브(탐침)의 바깥측 2Tip 사이를 4.53mA의 전류를 통과 시킴으로써
표면저항값을 측정하는 방법이다.
전류를 흘리면 이때 내부 2Tip 사이에 측정하고자하는 표면의 저항에 비례해 전압이 발생하게 되고
이값이 저항으로 환산되어 표시되게 됩니다.











4가지 모드 사용가능

  • Measure
  • Calibrate
  • Clear Memory
  • Transfer Data
