납프리 핸더 대응

무연 페이스트 대응
금도금 스루홀 기판 Sunhayato Mainpage
ICB-96GHF
ICB-98GHF
ICB-100GHF

●전자 기기 등에 사용되는 보통 페이스트에는 대략35%의 납을 포함하고 있습니다.
폐기된 전자 기기에 산성비가 내리면 땜납 안에 포함되는 납이 지하수에 녹고 내, 지하수나 음식을 오염하는 것으로부터 최근 땜납의 납 프리화가 화제가 되어 있습니다.
●최근 이 환경 문제 대책에 납을 사용하지 않는 전자 부품이나 땜납이 개발되어 있습니다만,
이러한 납프리 땜납을 일반적인 스루홀 기판으로 사용해도, 납 도금 된 기판에서는 효과가 없습니다.
●이 ICB-GHF 시리즈는, 금 플래시 도금을 채용해, 마무리에 납은 사용 하고 있지 않으므로,
무납의 솔더효과를 충분히 발휘할 수가 있습니다.

주된 사양
	ICB-96GHF	ICB-98GHF	ICB-100GHF
재질	유리 에폭시(FR-4) 양면
마무리	관통공 금 플래시 도금(니켈 기초)
외형	115×160mm	137×232mm	200×300mm
첫인상구멍	4－3.2φ		6－3.2φ
판두께	1.6t
패턴	양면 닷 패턴

고속·고주파 회로의 조립에 최적
메쉬 지구 기판
ICB-88SEG　
ICB-93SEG　
　　　　
고속의 회로나 고주파 회로가 조립하기에는,
접지 라인의 저 impedance화나 부품 안내의 고주파적 결합 방지가 중요합니다.
이 메쉬 지구 기판의 부품면을 ground plane로서 사용하면,
접지 라인의 impedance를 낮게 할 수 있어 쉴드 케이스를 사용했을 때의 납땜도 용이합니다.
고속·고주파 회로의 시작 실험에 최적입니다.
　　　

주된 사양
	ICB-88SEG	ICB-93SEG
재질	유리 composite 양면(CEM-3)	유리 에폭시 양면(FR-4)
마무리	－	관통공
	레베라한다
외형&-91;판두께	47×72mm&-91;1. 6t	72×95mm&-91;1. 6t
패턴	부품면　　쉴드 패턴 땜납면　닷 패턴

사이즈·재질 차이가 4 종류 있습니다
외형 치수	재질	형번
115×160mm	종이 에폭시	ICB-96DSE
137×232mm	종이 에폭시	ICB-98DSE
	유리 에폭시	ICB-98SEG
245×320mm	유리 에폭시	ICB-200SEG

　　
88 사이즈의 스루홀 타입
소형 스루홀(via hole)기판
ICB-88GH　　
소형 기판 ICB-88 시리즈의 스루홀(비아홀) 타입입니다.
스루홀 마무리에 의해, 접지의 도통 신뢰성이나 동박의 벗겨져 떨어짐 강도가 높고, 소규모 회로도 고신뢰도로 조립할 수 있습니다.

주된 사양
재질	유리 에폭시(FR-4) 양면
마무리	스루홀 레베라한다
외형	47×72mm　판두께：1.6t

이 그 밖에도 325×460 mm까지의 여러가지 사이즈의 스루홀 기판이 있기 때문에 문의 주세요.

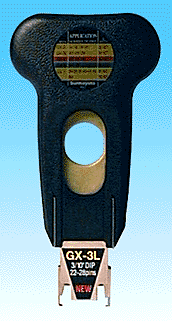

손가락 조작만으로 안전·경쾌하게 뽑아 낼 수 있다
스키니 DIP용
인발치구(extracter)
MODEL GX-3L 1

●훅 쇠장식을 연 채로 IC에 나누어주어, 방아쇠를 돌려, 훅 쇠장식의 손톱을 IC의 바닥에 겁니다.
●가이드를 소켓의 양측으로 가볍게 꽉 누른 채로 방아쇠를 당기면,
소켓에 무리를 걸지 않고 IC만을 뽑아 내는 기구이기 때문에. 소켓도 IC도 손상하지 않습니다.
●뽑아 낸 IC를 제외하기에는 다시 한번 방아쇠를 누르면, 노크 쇠장식이 열려 포록과 떨어집니다.
　　　

MODEL	IC건	핀수
GX-3	3/10"용	14·16·18·20(22)
GX-3L	3/10"용	22·24·28
GX-4	4/10"용	22·400MIL28
GX-6	6/10"용	22·28·40·42·600MIL40
GX-7	6/10"용	22·28·40·42·48
GX-7	7.5/10"용	64(가이드 교체식)

프린트 기판에 직접 삽입 되어 있는 IC의 경우도 조작은 같습니다. (단 핸더를 제외하고 나서 작업합니다. )

소형 감광 기판용 노광 라이트 박스(exposuring light box)
치비 라이트
MODEL BOX-1

●경량·컴팩트하고, 100×150 mm(엽서 사이즈)까지의 포지티브 감광 기판을 손쉽게
노광 할 수 있습니다.
●타이머 첨부로 15분까지 자유롭게 노광 시간을 세트 할 수 있어 노광 종료는 알람이
알려 드립니다.
●부속 클램프로 패턴 필름과 포지티브 감광 기판을 밀착해, 정밀하게 노광 할 수 있습니다.
●자외선 감광 필름의 전사나 포토 솔더 레지스트의 도막 경화용으로도 활용하실 수 있습니다.

포지티브 감광 기판에 대해서

원치수의 포지티브 필름(positive artwork film)으로부터 본격적인 회로 기판이
간단하게 탁상에서 만들 수 있습니다.
　
●연구 개발이나 실험, 시작용 기판은 물론. 소로트 생산에도 사용할 수 있습니다.
●패턴폭 0.2 mm까지의 기판 작성을 할 수 있습니다.
●사내에서 단시간에 기판 작성을 할 수 있기 때문에, 개발 시간을 단축 할 수 있어 기밀 보관 유지에도 유효합니다.
●규격품으로서 각종기재·사이즈가 준비되어 있어 용도·사양에 맞추어 이용하실 수 있습니다.

라이트로 사용 할 수 있는 포지티브 감광 기판
재질·판두께	형명
종이 페놀(FR-1) 1.6t	10K, 11K, 12K
유리 composite(CEM-3) 1t	40K, 41K, 43K
유리 에폭시 단 면(FR-4) 1.6t	30K, 31K, 33K
유리 에폭시 양면(FR-4) 1.6t	30KR, 31KR, 33KR
플렉서블 단 면(폴리이미드) 50μ	1K

주된 사양
최대 노광 치수	100×150mm
타이머	메카니컬 타이머　최대 15분
광원 램프	FL-6BL…1개 (자외선·피크 파장 352 nm)
글로 램프	FG-7E…1개
전원	AC100V 50/60 Hz전환
소비 전력	최대 10W
본체 치수	높이 110×옆 240×안길이 113㎜
본체 중량	약 650g
부속품	노광 클램프, 취급 설명서
