단자 첨부 기판
                                                       Sunhayato Mainpage

단자 첨부 유니버설 기판(2.54밀리 피치)

형번

특장

패턴

재질

동박면

사이즈등

마무리 처리

혈경

단자부

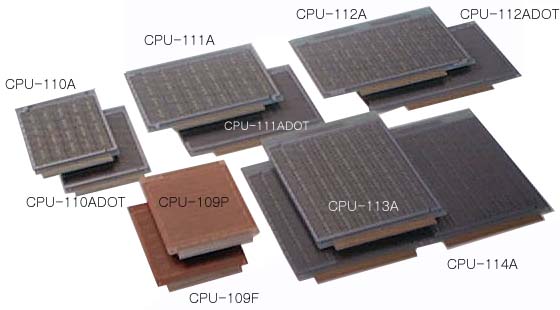

CPU-109F

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

종이 페놀

양면

1.6t×160mm×115mm

플럭스

1.0φ

2.54 mm피치　니켈 도금　36 핀 양면

CPU-109P

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

종이 에폭시

단면

1.6t×160mm×115mm

플럭스

1.0φ

2.54 mm피치　니켈 도금　36 핀 양면

CPU-110A

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×165mm×115mm

핸더 도금

0.9φ

2.54 mm피치 금도금　
36 핀 양면

CPU-111A

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×160mm×195mm

핸더 도금

0.9φ

2.54 mm피치 금도금　
50 핀 양면

CPU-112A

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×165mm×230mm

핸더 도금

0.9φ

2.54 mm피치　금도금　
50 핀 양면

CPU-113A

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×230mm×165mm

핸더 도금

0.9φ

2.54 mm피치　금도금　
50 핀 양면

CPU-114A

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×230mm×331mm

핸더 도금

0.9φ

2.54 mm피치　금도금　
50 핀×2 양면

CPU-114A-2

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×230mm×331mm

핸더 도금

0.9φ

2.54 mm피치 금도금　
50 핀×2 양면

CPU-121AH

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×165mm×115mm

관통공 핸더 도금

0.9φ

2.54 mm피치　금도금　
36 핀 양면

CPU-123AH

2.54밀리 피치 단자 첨부

2.54밀리 피치 IC패턴&-92;닷

유리 에폭시

양면

1.6t×205mm×495mm

관통공 핸더 도금

0.9φ

2.54 mm피치 금도금　
50 핀×3 양면

CPU-110A-DOT

2.54밀리 피치 단자 첨부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×165mm×115mm

핸더 도금

0.9φ

2.54 mm피치　금도금　
36 핀 양면

CPU-111A-DOT

2.54밀리 피치 단자 첨부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×160mm×195mm

핸더 도금

0.9φ

2.54 mm피치　금도금　
50 핀 양면

CPU-112A-DOT

2.54밀리 피치 단자 첨부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×165mm×230mm

핸더 도금

0.9φ

2.54 mm피치　금도금　
50 핀 양면

　　　　

단자 첨부 유니버설 기판(3.175밀리 피치)

형번

특장

패턴

재질

동박면

사이즈등

마무리 처리

혈경

단자부

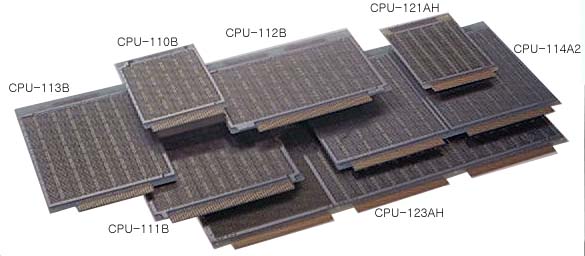

CPU-110B

3.175밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×165mm×115mm

땜납 도금

0.9φ

3.175 mm피치　금도금　
30 핀 양면

CPU-111B

3.175밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×160mm×195mm

땜납 도금

0.9φ

3.175 mm피치　금도금　
50 핀 양면

CPU-112B

3.175밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×165mm×230mm

땜납 도금

0.9φ

3.175 mm피치 금도금　
50 핀 양면

CPU-113B

3.175밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×230mm×165mm

땜납 도금

0.9φ

3.175 mm피치　금도금　
30 핀 양면

　　　　

단자 첨부 유니버설 기판(4밀리 피치)

형번

특장

패턴

재질

동박면

사이즈등

마무리 처리

혈경

단자부

CPU-1(101)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×115mm×145mm

땜납 도금&-92;백색 실크

1.0φ

4 mm피치
금도금　
22 핀 양면

CPU-101HD

4밀리 피치 단자 첨부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×115mm×145mm

땜납 도금

0.9φ

4 mm피치　
금도금　
22 핀 양면

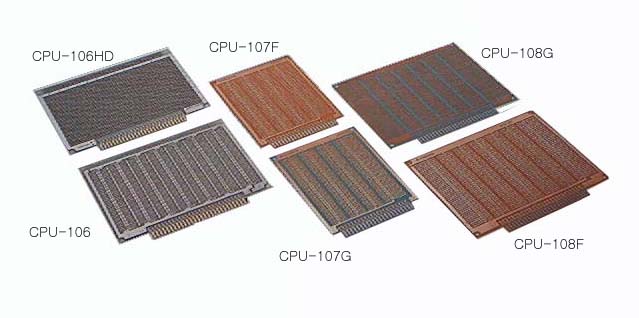

CPU-6(106)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×140mm×185mm

땜납 도금&-92;백색 실크

1.0φ

4 mm피치
금도금
28 핀 양면

CPU-106HD

4밀리 피치 단자 첨부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×140mm×185mm

땜납 도금

0.9φ

4 mm피치
금도금
28 핀 양면

CPU-7F(107F)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

종이 페놀

양면

1.6t×155mm×115mm

플럭스

1.0φ

4 mm피치
니켈 도금
22 핀 양면

CPU-7G(107G)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

그린 에폭시

양면

1.6t×155mm×115mm

플럭스

1.0φ

4 mm피치
니켈 도금
22 핀 양면

CPU-8F(108F)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

종이 페놀

양면

1.6t×150mm×185mm

플럭스

1.0φ

4 mm피치
니켈 도금
28 핀 양면

CPU-8G(108G)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

그린 에폭시

양면

1.6t×150mm×185mm

플럭스

1.0φ

4 mm피치
니켈 도금
28 핀 양면

ICB-94T

4밀리 피치 단자 첨부

2.54밀리 피치 닷

종이 페놀

단면

1.6t× 80mm× 90mm

플럭스&-92;백색 실크

1.0φ

4 mm피치
니켈 도금
14 핀 단면

ICB-95R

4밀리 피치 단자 첨부

2.54밀리 피치 닷

종이 페놀

단면

1.6t×115mm×145mm

플럭스&-92;백색 실크

1.0φ

4 mm피치
로쥬무멕키
22 핀 양면

ICB-95T

4밀리 피치 단자 첨부

2.54밀리 피치 닷

종이 페놀

단면

1.6t×115mm×145mm

플럭스&-92;백색 실크

1.0φ

4 mm피치
로쥬무멕키
22 핀 단면

UK-10P-67(67)

4밀리 피치 단자 첨부

2.54밀리 피치 닷

종이 페놀

단면

1.6t× 41mm×141mm

땜납 도금

0.8φ

4 mm피치
로쥬무멕키
10 핀 단면

UK-14P-68(68)

4밀리 피치 단자 첨부

2.54밀리 피치 닷

종이 페놀

단면

1.6t× 57mm× 90mm

땜납 도금

0.8φ

4 mm피치
로쥬무멕키
14 핀 단면

UK-18P-69(69)

4밀리 피치 단자 첨부

2.54밀리 피치 닷

종이 페놀

단면

1.6t× 73mm×115mm

땜납 도금

0.8φ

4 mm피치
니켈 도금
18 핀 단면

UK-14P-5M(70)

4밀리 피치 단자 첨부

2.54밀리 피치 IC패턴

종이 페놀

양면

1.6t× 80mm×100mm

플럭스&-92;녹색 실크

0.9φ

4 mm피치
니켈 도금
14 핀 양면

UK-78GH(78GH)

4밀리 피치 단자 첨부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t× 80mm×100mm

관통공 땜납 도금

0.9φ

4 mm피치
금도금
14 핀 양면
