교육실습용 툴
Electronics Learning Kits Sunhayato Mainpage

조립간단·이해가 용이한 드롭파 방식 직류 안정화 전원 킷.
직류 안정화 전원 킷
안정화 전원 킷　DK-801

특징
●간단하게 조립해 처음의 사람이라도 안심.
●드롭파 방식으로, 원리의 이해에도 용이합니다.
●날씬한 디자인으로, 사용하기 쉬운 전면 스윗치 조작.
●전원 기판은 조립가 끝난 상태.
●리드선을 납땜하는 것만으로, 단시간에 간단하게 조립 합니다.
●출력전압을 3∼15 V까지 6 단계에 가변 할 수 있는, 로터리 셀렉트 방식.
●IC사용으로 전원 노이즈를 억제한 본격파.
●접속용 리드선도 절단·단말 가공 이 끝난 상태.

주된 사양
●입력 전압 /AC100V 최대 50W　
●출력전압/DC3, 5, 6, 9, 12, 15V　
●출력 전류/DC3∼9 V시 1.5 A, DC12∼15 V시 1A
●케이스 본체 외형/폭 63×안길이 160×높이 77mm　
●중량 /1kg

교환 안정기를 키트화했다
컴팩트한 직류 안정화 전원 킷.
직류 안정화 전원 킷
안정화 전원 킷 DK-803

특징
●최근의 전원의 주류·교환 안정기를 킷화한, 실용성의 높은 제품입니다.
●동작 원리를 설명한 조립 메뉴얼부로 이해도 용이.
●논리 회로에 최적의 전원입니다.
●컴팩트하고 슬림한 틀 설계.
●전기 자기회로 등의 고도의 기술을 탑재.
●스위칭 전원 전문 메이커의 노하우를 다수 채용.
●과전류 보호 회로부.

주된 사양
●입력 전압/AC85∼125V 47∼470Hz　
●출력 사양 /DC5V 2A
●부하 변동/±3%이하
●리플 전압/2%이하
●효율/70%이상　●중량 /1kg　
●케이스 본체 외형/폭 85×안길이 130×높이 45mm　

소형이고 하이파워!!최대 15 V·2 A의 파워 공급, 안정화 전원.
직류 안정화 가변 전원 장치
안정화 전원 DK-806

특징
●소형에도 불구하고 출력 전력은 1.5∼15 V까지 무단계 가변을 할 수 있어 전류는 연속 2 A까지 꺼낼 수 있는 직류 안정화 가변 전원 장치입니다.
●스위칭 방식 채용으로, 3 단자 레귤레이터 등 드롭파 방식에 비해 고효율로, 발열도 최소.
●디지탈 미터의 전압·전류값은 스윗치로 새로이 바꾸어 표시 할 수 있습니다.

주된 사양
●입력 전압 /AC100V 50·60Hz 60VA　
●출력 사양 /DC1. 5∼15V 0∼2A　
●부하 변동/2%이하(정격출력 조건)
●리플 노이즈/2%이하(정격출력 조건)
●전압 표시/0. 0∼15.0V
●전류 표시/0. 0∼2.0A　
●케이스 본체 외형/폭 82×안길이 192×높이 96mm　
●중량/1. 3kg
●사용 온도 범위/0∼40℃

논리 회로가 실험하면서 즐겁게 배울 수 있는 교재.
IC트래이너 실험 세트
디지탈 IC실험 세트　CT-312

특징
●실험하면서 즐겁게 배울 수 있는, 쉬운 가이드 북 첨부.
●IC와 점프 와이어를 찔러넣는 것만으로, 간단하게 실험 회로가 조립 됩니다.
●10 종류의 IC를 갈아넣어, 여러 가지로 할 수 있는 흥미있는 실험.
●게이트 회로의 실험
●편성 게이트 회로의 실험
●게이트로 만드는 발진 회로
●플립 플랍 회로의 실험
●응용 회로의 실험

사양
●IC소켓：16 핀×2, 14 핀×1, 회로 단자 66
●전원부：단 3 건전지×4 사용　
●점프 와이어：12개부　
●데이터 LED부：4 회로 완성제　
●데이터 스윗치부：4개의 슬라이드 스윗치에 의해“H”“L”변경
●7 segment LED부：7 segment LED 디코더부 10진 표시 완성제　
●외형 치수：폭 144×안길이 107×높이 20mm　
●중량：약 130g

디지탈 IC회로와 응용 회로가, 실험하면서 즐겁게 배울 수 있는 교재.
IC트래이너 응용 세트
디지탈 IC실험·응용 세트 CT-311

특징
●납땜을 하지 않고, 점프 와이어와 IC를 삽인하는 것만으로, 자유롭게 실험 회로를 조립할 수가 있습니다.
●전원, 데이터 스윗치, 데이터 LED, 펄스 발생기, 클락 발진기, 7 segment LED 등을, 기능적인 배열로 해 있습니다.
●컴팩트하고 가벼운 핸디캡 타입. 전원 내장이므로, 실험하는 장소를 선택하지 않습니다.
●케이스를 닫으면 자동적으로 전원이 끊어지는, 오토·상트·오프 기구 첨부. 또, 장시간 사용을 위해서 AC아답터도 사용할 수 있는 단자부입니다.

사양
●breadboard：회로 단자 128×5, 전원 단자 12 ×25　
●전원부：단 3 건전지×4, AC아답터도 사용할 수 있는 단자입니다.
●점프 와이어：20개부　
●데이터 LED：10개“H”로 점등　
●데이터 스윗치：10개의 토글스위치에 의해“H”“L”변경
●펄스 발생기：누름 버튼 스윗치 SW1, SW2, ON OFF에 의해
　1 펄스 발생　
●클락 발진기：1 Hz·1 KHz. 주파수 변경 가능　
●7-SEG LED부：2×7 segment LED, 디코더부 10진표시　
●외형 치수：폭 254×안길이 195×높이 40mm　
●중량：약 750 g(건전지 포함한)

【별매】
AC아답터 AD-350

납땜 불필요하고, 간단하게 실험 회로를 조립할 수 있다.

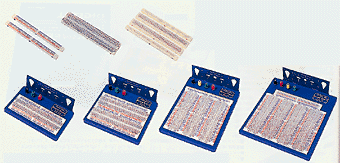

breadboard

특장
●IC, 트랜지스터, 저항, 콘덴서, 점프 와이어 등의 리드선을 삽입하는 것만으로 실험 회로가 완성되는, 납땜 불요의 breadboard입니다.
●2.54 mm피치의 DIP 타입 IC·논리 IC를 간단하게 빼고 꽂기 할 수 있습니다.
●1 W이하의 트랜지스터·다이오드·전원용 IC 등도, 리드 단자를 DIP 타입에 갖추면 자유롭게 빼고 꽂기 할 수 있습니다.
●부품의 추가·회로 변경도 자유자재로 할 수 있습니다.
●아날로그 회로등으로, 저항·콘덴서의 정수 변경을 간단하게 할 수 있습니다.
●보드 유니트를 자유롭게 확대할 수 있습니다.

breadboard용 와이어
점프 와이어

납땜 불필요하고, 컴퓨터 회로를 조립할 수 있는, 6 연결 핀 형태.
뉴 breadboard

특장
●MSI·LSI·CPU 등에, 6 연결 핀 대응으로 컴퓨터 회로를 조립할 수 있는 납땜 불요의 뉴 breadboard입니다.
●소자의 접속때, 단자를 물어, 단락 상태가 순조롭습니다.
●전원·접지 라인의 피치와 중앙(IC 등을 접속하는 영역)의 피치가 같아서, 이것들을 하나의 소자로 접속할 수가 있습니다. (4 P이상)
●두개 있는 전원·접지 라인의 아래 쪽에 6개의 구멍의 라인을 마련했습니다. 외부 회로와 접속할 때에 원스텝을 둘 수 있으므로, 배선에 여유가 생기고 옵니다.
●디지탈 회선 등의 실험으로 DIP 스윗치를 사용하는 경우, 접지 라인을 공통 단자로서 접속할 수가 있습니다.
●외부 단자로서 5색의 바나나 pin jack(SAD-01은 제외한다)에 직결의 구멍을 설치.
●MSI·LSI·CPU 등에 6 연결 핀으로 대응되어 있습니다.

breadboard용
점프 와이어 킷

SKS-140 14 종류를 각 10개 세트
SKS-350 14 종류를 각 25개 세트

●breadboard용으로 접어 구부린 점프 와이어입니다.

사양
●와이어 사이즈：0.64φ(AWG22)
●재질：구리 철사(니켈 도금)
●피복：PVC
