BGA 대응 CH-SK시리즈 아답터
BGA 대응 CH-SK시리즈 아답터는, BGA용으로 제작된 타겟 보드상에 설치하여 상부 소켓에 BGA 디바이스를 탑재해 오실로스코우프나 logic analyzer를 사용해, 지금까지 곤란했던 BGA 발자국의 신호를 꺼내 해석할 수가 있습니다. 또, 디버그 종료후는 아답터 보드부를 떼어내 디바이스를 장착할 수가 있습니다.

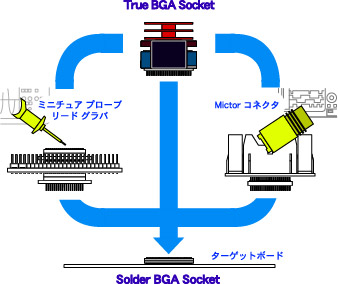

■BGA 대응 CH-SK시리즈 아답터는
1) True BGA Socket부
2) 아답터 보드부
3) Solder BGA Socket부
의 3개의 파트로
나누어 집니다. 우선 Solder BGA Socket를 타겟 보드에 리플로우에서
납땜해, 그곳에 아답터 보드부를 장착합니다. 그리고 아답터 보드부에
BGA 디바이스가 장착된 True BGA Socket를 접속합니다.
■타겟
보드에 다는 Solder BGA Socket부는 실제의 BGA 디바이스와 거의 같은
크기입니다. 또, Solder BGA Socket부를 달기 위한 구멍·나사등은 일절
필요 있습니다.
■제품의 라인 업으로서 범용 타입과 아지렌트·테크놀로지(주) 사의
logic analyzer에 대응한 전용 타입을 준비 하고 있습니다.
■범용
타입의 경우는, miniature probe나 리드 grabber를 사용할 수가 있습니다.
■아지렌트·테크놀로지(주) 사 전용 타입은 동사의 고밀도 타미네이션
어댑터 케이불이 직접 접속 될 수 있는 Mictor 연결기를 채용하고 있습니다.
■각각의 파트는 개별적으로 구입할 수가 있기 때문에 Solder BGA
Socket부만을 타겟 보드상에 준비해 두면, 아답터 본체는 1대로 끝납니다.
더욱, 범용 타입의 아답터와 전용 타입의 아답터를 바꾸어 사용하는
것도 할 수 있습니다.
■주의!■
■BGA 대응 CH-SK시리즈 아답터는 소켓 부분과 아답터 보드 부분을 개별적으로
판매 하고 있습니다. 아답터 보드의 가격에는 소켓부는 포함되어 있지
않습니다.
■사용하는 디바이스에 따라서는, 탑재 소켓에 패키지가
적합하지 않는 경우가 있기 때문에, 확인이 필요합니다.
