소형 유니버설 기판

소형 유니버설 기판 Sunhayato Mainpage

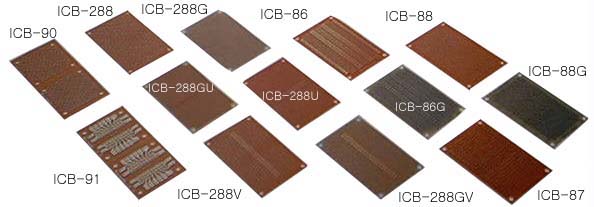

형번	특장	패턴	재질등	동박면	사이즈등	마무리 처리	혈경	비고
ICB-86	28 핀 DIP IC인출 패턴부	2.54밀리 피치 IC패턴	종이 페놀	단 면	1.6t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB-86G	28 핀 DIP IC인출 패턴부	2.54밀리 피치 IC패턴	유리 composite	단 면	1.2t×47mm×72mm	납도금, 백색 실크	1.0φ
ICB-87	40 핀 DIP IC인출 패턴부	2.54밀리 피치 IC패턴	종이 페놀	단 면	1.6t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB-88		2.54밀리 피치 닷	종이 페놀	단 면	1.2t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB-88G		2.54밀리 피치 닷	유리 composite	단 면	1.6t×47mm×72mm	납도금, 백색 실크	1.0φ
ICB- 88GH		2.54밀리 피치 닷	유리 에폭시	양면	1.6t×47mm×72mm	납도금	0.9φ
ICB- 88SEG		2.54밀리 피치 닷 쉴드	유리 composite	양면	1.6t×47mm×72mm	납도금	1.0φ
ICB-288		2.54밀리 피치 닷	종이 페놀	단 면	1.6t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB- 288G		2.54밀리 피치 닷	유리 composite	단 면	1.2t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB-288U	전원 라인 방문	2.54밀리 피치옆IC패턴	종이 페놀	단 면	1.6t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB- 288GU	전원 라인 방문	2.54밀리 피치옆IC패턴	유리 composite	단 면	1.2t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB- 288V	전원 라인 방문	2.54밀리 피치세로 IC패턴	종이 페놀	단 면	1.6t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB- 288GV	전원 라인 방문	2.54밀리 피치세로 IC패턴	유리 composite	단 면	1.2t×47mm×72mm	플럭스, 백색 실크	1.0φ
ICB-90	45밀리각 기판 2매 계속	2.54밀리 피치 닷	종이 페놀	단 면	1.6t×45mm×91mm	플럭스	1.0φ	컷 라인 방문
ICB-91	20 핀 DIPIC인출 패턴부	2.54밀리 피치 IC패턴	종이 페놀	단 면	1.6t×45mm×91mm	플럭스	1.0φ	컷 라인 방문

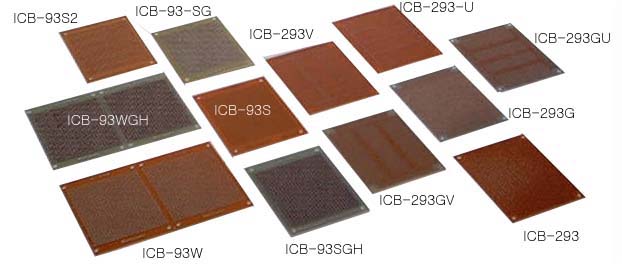

ICB-93S		2.54밀리 피치 닷	종이 페놀	단 면	1.6t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 93S-2	신호 인출용 연결 패턴	2.54밀리 피치 연결 닷	종이 페놀	단 면	1.6t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 93SG		2.54밀리 피치 닷	유리 composite	단 면	1.2t×72mm×95mm	납도금, 백색 실크	1.0φ
ICB- 93SEG		2.54밀리 피치 닷 쉴드	유리 에폭시	양면	1.6t×72mm×95mm	스루홀 납도금	0.9φ
ICB- 93SGH		2.54밀리 피치 닷	유리 에폭시	양면	1.6t×72mm×95mm	스루홀 납 도금	0.9φ
ICB- 293		2.54밀리 피치 닷	종이 페놀	단 면	1.6t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 293G		2.54밀리 피치 닷	유리 composite	단 면	1.2t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 293U	전원 라인 방문	2.54밀리 피치옆IC패턴	종이 페놀	단 면	1.6t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 293GU	전원 라인 방문	2.54밀리 피치옆IC패턴	유리 composite	단 면	1.2t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 293V	전원 라인 방문	2.54밀리 피치세로 IC패턴	종이 페놀	단 면	1.6t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 293GV	전원 라인 방문	2.54밀리 피치세로 IC패턴	유리 composite	단 면	1.2t×72mm×95mm	플럭스, 백색 실크	1.0φ
ICB- 503	외주부그랜드 라인부	2.54밀리 피치 닷	종이 페놀	단 면	1.6t×72mm×95mm	플럭스, 색실크	1.0φ
ICB- 93W	2 표정기판	2.54밀리 피치 닷	종이 페놀	단 면	1.6t×95mm×138mm	플럭스, 백색 실크	1.0φ
ICB- 93WGH	2 표정기판	2.54밀리 피치 닷	유리 에폭시	양면	1.6t×95mm×138mm	스루홀 납도금	0.9φ

LED용환기판
형번	특장	패턴	재질	동박면	사이즈등	마무리 처리	혈경	비고
LED-610	동심원장에 LED를 31개까지 탑재 가능	동심원 패턴	유리 composite	단 면	1.2t×60φ	납도금,실크·레지스터	0.9φ	배선 참고례도첨부
LED-620	동심원장에 LED를 31개까지 탑재 가능	동심원 패턴	유리 composite	단 면	1.2t×60φ	납도금,실크·레지스터	0.9φ	배선 참고례도첨부
LED-630	원형 유니버설 기판	2.54밀리 피치 닷	유리 composite	단 면	1.2t×60φ	납도금,실크·레지스터	0.9φ	배선 참고례도첨부
