변환 기판 2 Sunhayato
Mainpage
|
코넥터 변환 기판 |
|||||||||
|
형번 |
특장 |
패턴 |
재질 |
동박면 |
사이즈등 |
마무리 처리 |
혈경 |
단자부 |
|
|

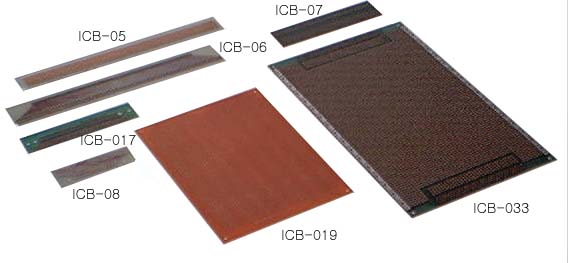

ICB-06 |
2밀리 피치 코넥터를 변환 |
75 핀 2열을 2.54밀리 피치 2열로 |
유리 에폭시 |
양면 |
1.2t×29.78mm×194mm |
스루홀 땜납 도금 |
0.8φ |
MAX150 핀 |
|
|
ICB-05 |
2.54밀리 피치 물떼새 코넥터를 변환 |
물떼새 2열을 2.54밀리 피치 2열로 |
유리 에폭시 |
단면 |
1.2t×22.7mm×194mm |
플럭스 |
0.8φ |
MAX144 핀 |
|
|
ICB-07 |
IC카드용 코넥터를 변환 |
렬간 1.905, 핀간 2.54 물떼새 4열을 2.54밀리 피치 4열로 |
유리 에폭시 |
양면 |
1.2t×27.5mm×104.14mm |
스루홀 땜납 도금&-92 레지스터 |
0.8φ |
MAX160 핀 |
|
|
ICB-033 |
IC카드용 코넥터 탑재용 패턴첨부 |
2.54밀리 피치 닷 |
유리 에폭시 |
양면 |
1.6t×137mm×232mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
MAX128 핀 |
|
|
CK-1 |
IC카드용 코넥터를 변환 |
렬간 1.905, 핀간 2.54 물떼새 4열을 2.54밀리 피치 4열로 |
유리 에폭시 |
양면 |
1.6t×60.33mm×101.60mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
MAX120 핀 |
|
|
CK-2 |
IC카드용 코넥터의 접속 연장용 |
렬간 1.905, 핀간 2.54 물떼새 4열코넥터용 |
유리 에폭시 |
양면 |
1.6t×60.33mm×101.60mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
MAX120 핀 |
|
|
ICB-08 |
D-sub 코넥터를 변환 |
2.54밀리 피치 2열로 |
유리 에폭시 |
단면 |
1.2t×23mm×66mm |
땜납 도금 |
0.9φ |
D-sub25 핀 |
|
|

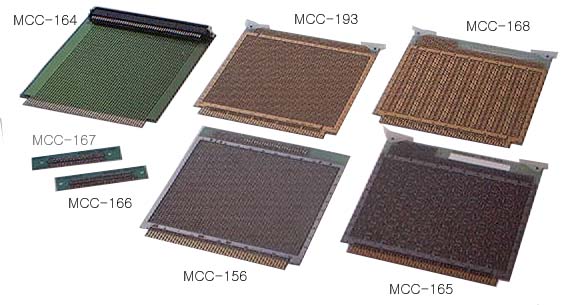

MCC-167 |
D-sub 코넥터를 변환 |
2.54밀리 피치 2열로 |
유리 에폭시 |
양면 |
1.0t×20mm×84mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
D-sub37 핀 |
|
|
CK-4 |
0.5밀리 피치의 면실장형 코넥터를 변환 |
2.54밀리 피치 2열×2로 |
유리 에폭시 |
양면 |
1.2t×86.2mm×42.43mm |
스루홀 금 도금&-92 레지스터 |
0.9φ |
MAX100 핀 |
|
|
CK-5 |
0.6밀리 피치의 면실장형 코넥터를 변환 |
2.54밀리 피치 2열×2로 |
유리 에폭시 |
양면 |
1.2t×86.2mm×42.43mm |
스루홀 금 도금&-92 레지스터 |
0.9φ |
MAX100 핀 |
|
|
CK-6 |
0.8밀리 피치의 면실장형 코넥터를 변환 |
2.54밀리 피치 2열×2로 |
유리 에폭시 |
양면 |
1.2t×86.2mm×42.43mm |
스루홀 금 도금&-92 레지스터 |
0.9φ |
MAX100 핀 |
|
|
CK-7 |
1.0밀리 피치의 면실장형 코넥터를 변환 |
2.54밀리 피치 2열×2로 |
유리 에폭시 |
양면 |
1.2t×86.2mm×42.43mm |
스루홀 금 도금&-92 레지스터 |
0.9φ |
MAX100 핀 |
|
|
CK-8 |
1.25밀리 피치의 면실장형 코넥터를 변환 |
2.54밀리 피치 2열×2로 |
유리 에폭시 |
양면 |
1.2t×86.2mm×42.43mm |
스루홀 금 도금&-92 레지스터 |
0.9φ |
MAX100 핀 |
|
|
CK-9 |
1.27밀리 피치의 면실장형 코넥터를 변환 |
2.54밀리 피치 2열×로2 |
유리 에폭시 |
양면 |
1.2t×86.2mm×42.43mm |
스루홀 금 도금&-92 레지스터 |
0.9φ |
MAX100 핀 |
|
|
CK-3 |
USB 코넥터용 중계 변환 기판에 최적 |
2.54밀리 피치 닷 |
유리 에폭시 |
양면 |
1.6t×101.60mm×121.92mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
USB A코넥터×4, B코넥터×1 |
|
|
ICB-019 |
2.5/2. 0/1. 5밀리 피치 코넥터를 탑재할 수 있다 |
2.54밀리 피치 닷 |
종이 페놀 |
단면 |
1.6t×115mm×160mm |
플럭스&-92 백색 실크 |
0.9φ |
||
|
ICB-017 |
플랫 케이블용 코넥터를 변환 |
렬간 4.26, 핀간 2.16을 2.54밀리 피치 2열로 |
유리 에폭시 |
양면 |
1.2t×22.5mm×98mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
Max64 핀 |
|
|
MCC-166 |
플랫 케이블용 코넥터를 변환 |
렬간 4.26, 핀간 2.16을 2.54밀리 피치 2열로 |
유리 에폭시 |
양면 |
1.0t×20mm×84mm |
스루홀 땜납 도금&-92 레지스터 |
0.9φ |
Max50 핀 |
|
