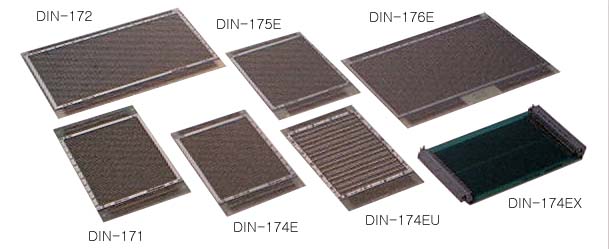

규격 기판                                             Sunhayato Mainpage
　

DIN/IEC 규격 코넥터용 기판

형번

특장

패턴

재질등

동박면

사이즈등

마무리 처리

혈경

단자부

DIN-171

DIN 코넥터 탑재용 패턴부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×180mm×105mm

납 도금

0.9φ

DIN/IEC 코넥터 32 핀 3열×2

DIN-172

DIN 코넥터 탑재용 패턴부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×160mm×230mm

납 도금

0.9φ

DIN/IEC 코넥터 82 핀 3열

DIN-175E

DIN 코넥터 탑재용 패턴부

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×160mm×116.4mm

납 도금

0.9φ

DIN/IEC 코넥터 32 핀 3열

　　　　

VME 규격 기판

형번

특장

패턴

재질등

동박면

사이즈등

마무리 처리

혈경

단자부

비고

DIN-
174E

VME　3 E사이즈

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×160mm×100mm

납 도금

0.9φ

DIN/IEC 코넥터 32 핀 3열

DIN-
174EU

VME　3 E사이즈

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×160mm×100mm

납 도금

0.9φ

DIN/IEC 코넥터 32 핀 3열

DIN-
174EX

VME　3 E사이즈용 신호 토리데 기판

X 텐션 카드

유리 에폭시

양면

1.6t×160mm×100mm

납 도금,레지스터

DIN/IEC 코넥터 32 핀 3열×2

코넥터 첨부

DIN-
176E

VME　6 E사이즈

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×160mm×233.4mm

납 도금

0.9φ

DIN/IEC 코넥터 32 핀 3열×2

　　　　

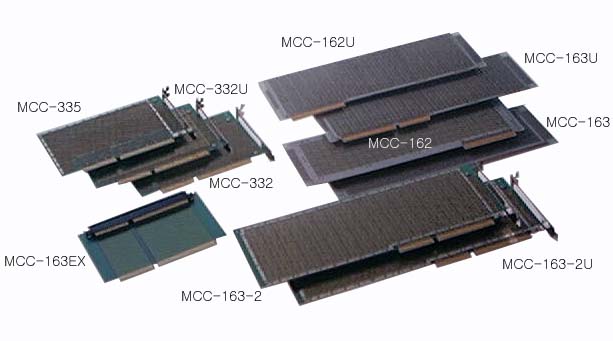

ISA 버스용 기판

형번

특장

패턴

재질등

동박면

사이즈등

마무리 처리

혈경

단자부

비고

MCC-
162

ISA 버스 8 bit용 풀 사이즈

2.54밀리 피치 닷 쉴드

유리 에폭시

양면

1.6t×106.68mm×333.5mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀 양면

MCC-
162U

ISA 버스 8 bit용 풀 사이즈

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×106.68mm×333.5mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀 양면

MCC-
163

ISA 버스 16 bit용 풀 사이즈

2.54밀리 피치 닷 쉴드

유리 에폭시

양면

1.6t×106.68mm×333.5mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

MCC-
163EX

ISA 버스용 신호 토리데 기판

X 텐션 카드

유리 에폭시

양면

1.6t×106.68mm×170.14mm

스루홀, 납도금

2.54 mm피치　금도금　31 핀+18핀 양면

코넥터 첨부

MCC-
163U

ISA 버스 16 bit용 풀 사이즈

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×106.68mm×333.5mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

MCC-
163-2

ISA 버스 16 bit용 풀 사이즈　브랙킷부

2.54밀리 피치 닷 쉴드

유리 에폭시

양면

1.6t×121.9mm×340.5mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

브랙킷 첨부

MCC-
163-2U

ISA 버스 16 bit용 풀 사이즈　브랙킷부

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×121.9mm×340.5mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

브랙킷 첨부

MCC-
332

ISA 버스 하프 사이즈

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×114.30mm×187.00mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

브랙킷 첨부

MCC-
332U

ISA 버스 하프 사이즈

2.54밀리 피치 IC패턴

유리 에폭시

양면

1.6t×114.30mm×187.00mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

브랙킷 첨부

MCC
-335

버퍼 디코더 회로부ISA 버스 하프 사이즈

2.54밀리 피치 닷

유리 에폭시

양면

1.6t×104.30mm×187.00mm

스루홀, 납도금

0.9φ

2.54 mm피치　금도금　31 핀+18핀 양면

디코더 회로·부품·브랙킷 첨부
